初始精度0.05%，温漂2.5ppm！思瑞浦高性能电压基准TPR50系列
摘要：
贞光科技是思瑞浦（3PEAK）代理商和解决方案供应商，负责思瑞浦全系列运算放大器、比较器、接口芯片，电源管理芯片等产品的销售和技术服务。样品和订购申请联系我们。
TPR50系列产品特性
宽输入范围：3-15V
多种固定输出版本：
1.25V, 2.048V, 2.5V, 3V, 3.3V, 4.096V, 4.5V, 5V
低温漂：
典型值1ppm/°C从0°C至+70°C
典型值2ppm/°C从-40°C至+105°C
典型值2.5ppm/°C从-40°C至+125°C
高初始精度：
初始精度最大值0.05%
低噪声：3μVpp/V
宽工作温度范围：−40°C至+125°C
封装：SOP8
TPR50系列产品优势
1高初始精度
TPR50系列初始精度最大值0.05%，高初始精度保证了系统精确的基准电压，该电压常常作为系统ADC或DAC的基准，对于ADC来说，
二进制值
Vref的偏差会导致二进制值的偏差从而造成系统误差，只有具备高精度的基准电压才能保证ADC转换出的二进制值的准确性。
2低温漂
温漂（Drift）：输出电压随温度的变化情况，也称为温度系数，单位为ppm/℃，计算公式如下：

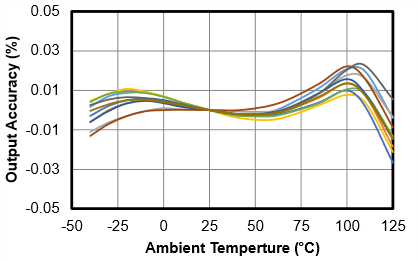

全温度范围芯片的输出精度随温度的变化曲线如下：

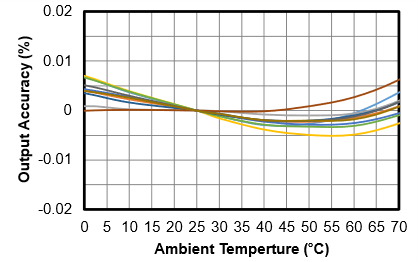

其中0°C至+70°C下芯片的输出精度随温度的变化曲线如下，变化不超过0.01%。
芯片的温漂在-40℃到+125℃范围内典型值为2.5ppm/℃，最大值6ppm/℃。低温漂保证系统在全温度范围内的测量值的稳定性，免除了大量校准系统温度的工作，从而提高系统生产效率。
3低时漂
时漂：又叫长期稳定性，是芯片老化导致的输出电压随时间的偏差。计算公式如下
TPR50系列初始1000小时的漂移为30ppm，确保系统在长期工作过程中的稳定性。
TPR50系列典型应用

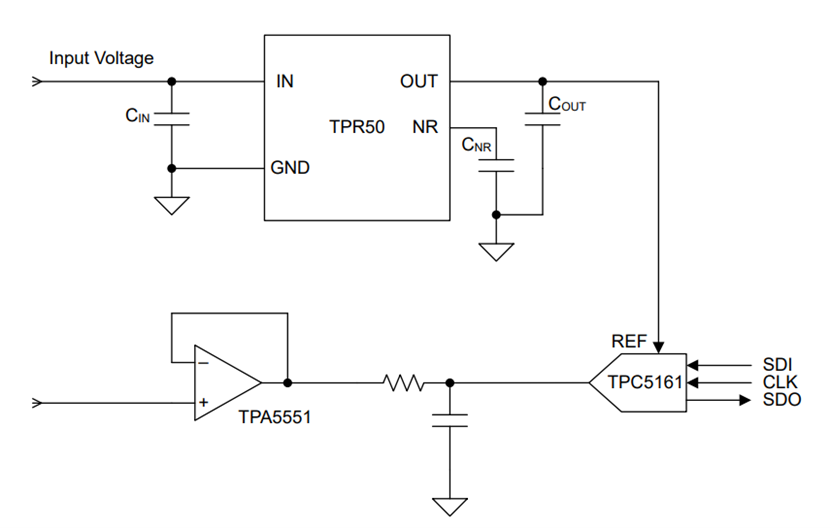

TPR50全系列产品可以保证±10mA的输出电流能力，其输出可以避开运算放大器直连ADC作为基准电压。同时，其输入范围宽可以支持3V~15V。下图是TPR50的典型应用电路图，输出电容支持0.1uF~100uF。NR接10nF以上的电容对地，从而进一步减小TPR50的输出电压噪声。
TPR50系列典型应用电路图
