肖特基二极管关键参数\行业应用\优缺点简析\贞光科技
摘要：
肖特基二极管 概念：肖特基势垒二极管（SchottkyBarrierDiode）,缩写成SBD。 结构：金属－半导体结，和正负极两个端子贵金属金银铝铂等A为正极（阴极），以N型半导体B为负极（阳极） 功能：整流,开关
肖特基二极管
概念：肖特基势垒二极管（SchottkyBarrierDiode）,缩写成SBD。

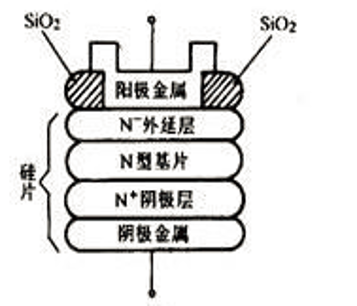

结构：金属－半导体结，和正负极两个端子贵金属金银铝铂等A为正极（阴极），以N型半导体B为负极（阳极）
功能：整流,开关
肖特基二极管的优缺点
关键参数：VR，IF，VF, IR, Trr，封装 （跟整流管一样）
SBD的优点：
（1）正向压降低，消耗的功耗也小；
(2) 大电流；
（3）反向恢复时间快。
SBD的缺点：
（1）反向击穿电压低，一般不高于100V,限制了其应用范围。（近几年有进展，150V和 200V的高压SBD已经上市)。
SBD的应用：
适合于在低压、大电流输出场合用作高频整流，在高速逻辑电路中用作箝位。在高速计算机,空间站等有高频（1MHz～3MHz）和快速恢复要求的领域被广泛采用。
Remark: SBD最常见的型号是MBR*****
